ОДМ 218.5.006
ГОСТ Р 56336
ГОСТ 32490
Преимущества

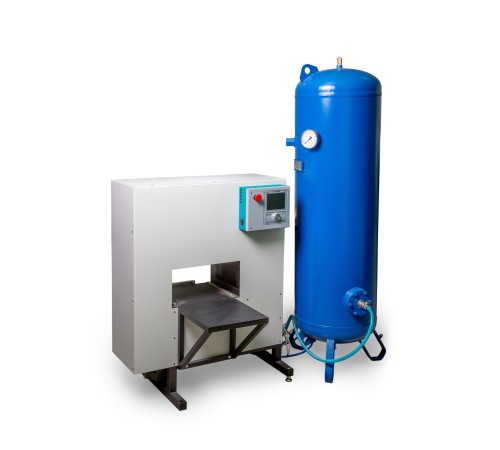

- Установка предназначена для полностью автоматической подготовки образца геосинтетического материала при действии циклической нагрузки
- Установка выполняет заданное число циклов нагружения (от 1 до 500 циклов) от 4,5 кПа до заданной нагрузки (от 20 до 500 кПа). Во время нагружения определяются усредненные показатели максимумов, минимумов циклов и разброс этих параметров по всем циклам
- Установка поставляется вместе с ресивером и малошумным компрессором с уровнем шума менее 46 дБ
- Наличие журнала данных дает возможность сохранять до 450 результатов и до 250 графиков нагружения в энергонезависимой памяти
- Подробная информация об установленных условиях, текущих показателях нагрузки во время проведения работ и график нагружения пробы выводится на цветной дисплей
- Встроенная функция энергосбережения дает возможность автоматически выключать привод при длительном простое
- Возможность просмотра данных проводимых работ и их печати через последовательный порт RS-232
- Наличие звукового оповещения при прекращении работы
- Система комплексной самодиагностики с выводом причин неполадок на дисплей
| Технические характеристики | |
|---|---|
| Минимальная нагрузка на образец за цикл | от 4,5 до 5,5 кПа |
| Максимальная нагрузка на образец за цикл | от 490 до 510 кПа |
| Количество циклов нагружения образца | от 1 до 500 |
| Частота нагружения | 1 Гц |
| Рабочий ход плиты, не менее | 50 мм |
| Точностные характеристики | |
|---|---|
| Предел допускаемой погрешности измерения нагрузки, в диапазоне от 0,1 до 1 кН | 10 % |
| Предел допускаемой погрешности измерения перемещения, в диапазоне от 1 до 2 кН | 10 % |
| Предел допускаемой погрешности измерения перемещения, в диапазоне от 2 до 10 кН | 0,2 кН |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность, в режиме нагружения | не более 400 Вт |
| Потребляемая мощность, в режиме ожидания | не более 200 Вт |
| Потребляемая мощность, в режиме энергосбережения | не более 30 Вт |
| Габаритные размеры | 900х1100х760 (ширина х высота х глубина) |
| Масса аппарата, без оснастки | не более 130 кг |
| Масса аппарата, с оснасткой | не более 145 кг |
| Температура окружающей среды | от 10 до 35 °C |
| Относительная влажность воздуха | не более 80 % |
| Напряжение сети питания | от 187 до 242 В |
| Частота сети питания | от 49 до 51 Гц |
| Расход воздуха, не более | 91 л/мин |
| Входное давление | от 6,5 до 16 атм. |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
| Безопасность | |
|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
| Комплектация | |
|---|---|
| Аппарат ЛинтеЛ АЦН-20 | 1 шт. |

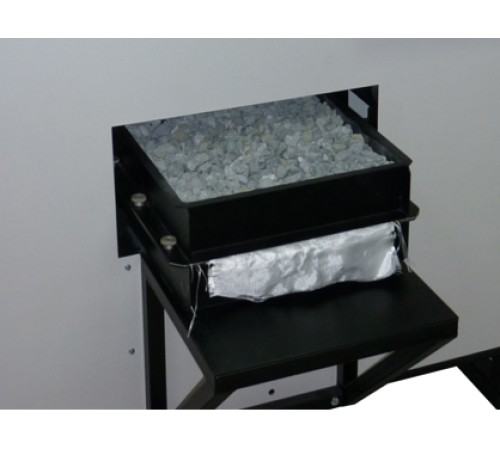

| Ящик подготовки образцов | 1 шт. |
| Плита уплотнения 300 х 300 х 75 мм | 1 шт. |
| Плита уплотнения нижнего слоя щебня | 1 шт. |
| Плита уплотнения верхнего слоя щебня | 1 шт. |
| Шаблон для установки плиты уплотнения | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Программа и методика аттестации | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| Ресивер вертикальный, паспорт | Накопитель для хранения сжатого воздуха под давлением и для сглаживания перепадов давления воздуха |
| Компрессор, паспорт | Предназначен для повышения давления (сжатия) воздуха |
| Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
| Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование | Пределы измерения | Класс точности (погрешность) | Назначение |
|---|---|---|---|
| Секундомер СОПпр-2а-3-000 | не менее 60 с | 1,6 с за 30 мин | Измерение времени |
| Динамометр АЦДС-1И-2 | 0,1…1 кН | ± 0,45 % | Измерение усилия |
| Динамометр АЦДС-10И-2 | 1…10 кН | ± 0,45 % | Измерение усилия |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
